一、概述

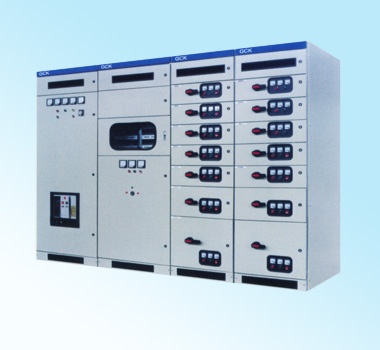

  GCK低壓抽出式開關柜，是一種用標準模件由工廠組裝的組合式低壓成套開關設備，分為動力中心柜（PC）、電動機控制中心柜（MCC）和功率因數自動補償柜。本開關柜符合IEC436-1《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備和控制設備》等標準。
二、正常使用條件
  1 、周圍空氣溫度
  a) 周圍空氣溫度不超過+40℃，而且在24h內其平均溫度不超過+35℃。
  b) 周圍空氣溫度的下限為-5℃。
  2、天氣條件
  a)空氣清潔，在最高溫度為+40℃時，其相對濕度不超過50%，在較低溫度時，允許有較大的相對濕度。例如：+20℃時相對濕度為90%，但應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露。
  b)配電柜周圍微觀環境的污染等級為GB 7251.1-2005規定的污染等級IP40。
  3、海撥
  安裝場地的海撥不超過2000m。
  4、其他
  a) 安裝場地無劇烈振動和沖擊。
  b)安裝場地無強電磁場和腐蝕性氣體。
  c)安裝的傾斜度不超過5°。
  三、結構特點
  1、柜體采用拼裝組合式結構，模數（E）為25mm的專用型材和特制的結構件用緊固件固定聯接而成，按方案加上相應的門、封板、隔板、安裝支架、母線、抽出式部件和電器元件后組合成完整的開關柜。
  2、水平母線置于柜體頂部，打開母線室門即可方便快捷地進行水平母線安裝；MCC柜垂直母線由絕緣母線夾固定，強度高，可靠性好。
  3、功能單元室以8E為標準高度，可根據元件安裝空間的要求選擇8E單元、16E單元和24E單元；功能單元室由柜后出線；抽屜單元抽出和推入靈活，具有重量輕、強度高的特點，相同規格的功能單元抽屜互換方便。
  4、操作方便，由于主元件采用了外設操作機構，一切運行操作過程僅需在柜體表面進行，為用戶操作提供了方便。
  5、安全防護性能好
  采用三相五線制，每個柜底都設置一條PE保護導體，與金屬柜架緊密聯接，能耐受開關分斷能力的短路電流。由于柜架表面采用了鍍鋅處理，無論是正常還是事故情況下，都能保證接地電路的連續性。\
  6、主要電器元件先進、可靠
  由于采用了國內較為先進的元器件，如一次主元件用YSA2斷路器具有較高技術指標，一次分斷能力達65kA，主母線及分支母線的動熱穩定電流分別達到65kA。
